| สายโทรศัพท์: TIEV | TPEV | AP-Fig 8 | AP | |
| สายโทรศัพท์แบบกลม TIEV ใช้เดินภายในอาคารหรืออีกชื่อหนึ่งเรียกว่า สาย สเตชั่นวายด์ (STATION WIRE ) เปลือกหุ้ม JACKETเป็นพีวีซีสีเหลืองอ่อน ใช้สำหรับเดินภายในอาคารสามารถเดินร้อยในท่อPVC ,ท่อเหล็ก,รางครอบสายโทรศัพท์ หรือจะเดินโดยการตีกิ๊ปไปตามผนังได้ ใช้เดินสายจากตลับโทรศัพท์ของ ทรู,ทีโอที และ ทีทีแอนด์ทีหน้าบ้านเข้ามายังโทรศัพท์บ้าน หรือ ตู้สาขาโทรศัพท์PABX มีให้เลือใช้ตั้งแต่ 1 คู่สาย(2C) ,2 คู่สาย(4C)และ3 คู่สาย(6C) เส้นทองแดงภายในมีให้เลือก 2 ขนาด 0.5มมและขนาด 0.65 มม |
|
สายโทรศัพท์ TIEV  |
|

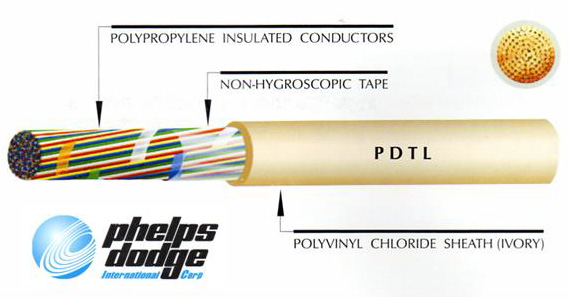

ภายในอาคาร TPEV เป็นสายเคเบิ้ลโทรศัพท์ ที่มีคู่สายโทรศัพท์ภายในจำนวนมากบรรจุอยู่ภายในสายเคเบิ้ลเพียงเส้นเดียว โดยเรียกสายที่อยู่ภายในว่าแพร์(PAIR) โดยจำนวน 1 PAIR จะมีเส้นทองแดงอยู่2 เส้น โดยแต่ละแพร์จะมีสีที่แตกต่างกันไป เพื่อง่ายแต่การเช็คคู่สายฉนวน (Jacket) ภายนอกจะเป็นสีเหลืองอ่อน ส่วนใหญ่จะเอาไปใช้ในงาน เดินสายจากตู้พักกระจายสาย(MDF BOX) หรือเดินเข้าตู้พักกระจายสายย่อยในแต่ละชั้นต่างๆของอาคาร มีให้เลือกใช้งานตั้งแต่ 5 คู่สาย ไปจนถึง 250 คู่สาย มีทั้งขนาดเส้นผ่าศูนย์กลางของทองแดง 0.5mm และ 0.65mm |
|
|
|
|

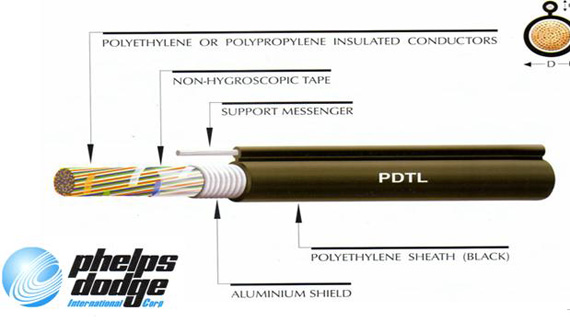

สายโทรศัพท์ AP FIG-8 เป็นสายที่มี Jacket สีดำ เปลือกหุ้ม 2 ชั้น มีทั้งขนาด 0.5มม และ 0.65 มม ส่วนมากจะใช้ในงานเดินสายพาดดึงติดไปกับเสาไฟฟ้า สายทนต่อสภาพภูมิอากาศภายนอกได้ดี ทนแดดทนฝน มีให้เลือกตั้งแต่ 5 คู่สายขึ้นไปจนถึง 200 คู่สาย |
|
สายโทรศัพท์ AP FIG-8  |
|
|
|

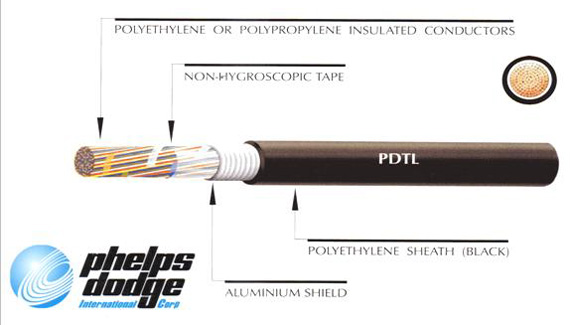

สายโทรศัพท์ AP |
|
| สายโทรศัพท์ภายในอาคาร (TPEV) | สายโทรศัพท์ภายนอกอาคาร | |||||
|---|---|---|---|---|---|---|
| มีสะพานในตัว (AP-Fig8) | ไม่มีสะพาน (AP) | |||||
| No. (Pairs) | 24 IN | 22 IN | 24 FA | 22 FA | 24 EA | 22EA |
| 0.5 mm | 0.65 mm | 0.5 mm | 0.65 mm | 0.5 mm | 0.65 mm | |
| 4P | 19.00 | 26.00 | - | - | - | - |
| 5P | 22.00 | 31.00 | - | - | - | - |
| 6P | 25.00 | 35.00 | 96.00 | 114.00 | 45.00 | 58.00 |
| 8P | 33.00 | 48.00 | - | - | - | - |
| 10P | 37.00 | 55.00 | 114.00 | 140.00 | 62.00 | 79.00 |
| 15P | 54.00 | 81.00 | 136.00 | 172.00 | 79.00 | 107.00 |
| 20P | 68.00 | 104.00 | 158.00 | 198.00 | 92.00 | 132.00 |
| 25P | 83.00 | 128.00 | 172.00 | 225.00 | 110.00 | 152.00 |
| 30P | 104.00 | 155.00 | 194.00 | 260.00 | 132.00 | 180.00 |
| 40P | 140.00 | 205.00 | - | - | - | - |
| 50P | 160.00 | 250.00 | 268.00 | 375.00 | 185.00 | 272.00 |
| 100P | 310.00 | 480.00 | 448.00 | 665.00 | 355.00 | 525.00 |
| 150P | - | - | 630.00 | 965.00 | 500.00 | 785.00 |
| 200P | 600.00 | 945.00 | 845.00 | 1,275.00 | 675.00 | 1,030.00 |
| Station - Wire (TIEV) | ||
|---|---|---|
| No. | 24 AWG | 22 AWG |
| 0.5 mm | 0.65 mm | |
| 2 C | 3.85 | 5.45 |
| 3 C | 5.10 | 7.50 |
| 4 C | 6.25 | 9.35 |
| 5 C | 7.60 | 11.60 |
| 6 C | 8.85 | 14.00 |
