3M QT-II 5670-I Series, 5640-5650 Series/QT-III 7600 Series |
|
3M QT-II และ QT-III เป็นชุดหัวต่อสายเคเบิล (Termination kit) ที่มีระดับแรงดันไฟฟ้า 5kV-36kV ผลิตจากซิลิโคนรับเบอร์ ซึ่งสามารถทนต่อสภาพแรงดันไฟฟ้าที่สูง ได้เป็นอย่างดี และมีคุณสมบัติที่น้ำไม่เกาะพื้นผิว ของฉนวน (Hydrophobic) และได้รับการออกแบบให้มีโครงสร้างเป็นชิ้นเดียวกันทั้งหมด รวมทั้งส่วนควบคุมสนามไฟฟ้า (Stress Control), ผิวฉนวน(Insulator) และส่วนปีก (Skirt) ซึ่งช่วยให้การติดตั้งเป็นไปได้อย่างรวดเร็วและง่ายไม่ยุ่งยาก รวมทั้งลดความผิดพลาดจากการติดตั้งด้วยการใช้เทคโนโลยี Cold Shrink (การติดตั้งโดยไม่ใช้ความร้อน) ด้วยวิธีการดึงแกนพลาสติกออกจาก Termination จะทำให้เกิดแรงหดรัดแน่น กับเคเบิลทันที (Life Seal) ทำให้ไม่มีอากาศภายในหัวต่อสายเคเบิล เพื่อป้องกันความชื้น และการแตกตัวของอากาศจากแรงดันไฟฟ้าสูงได้ (Air Break Down) ได้ 100% โดยผ่านมาตรฐาน IEEE48-1990 |

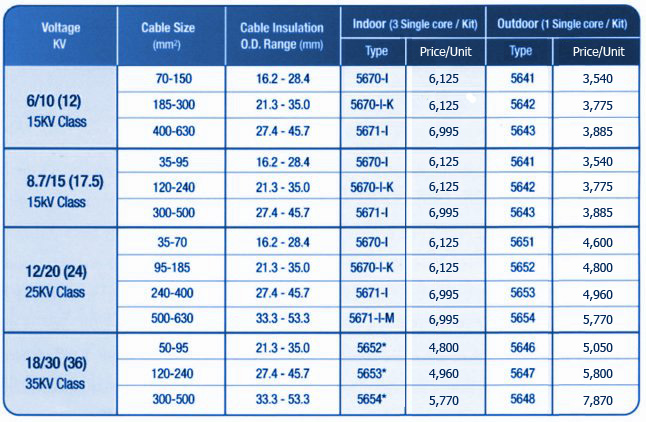

3M QT-II Cold Shrink Termination Kits (Indoor and Outdoor) |
|
for 12-36 KV Selection Guide (Single Core Cable) QT-II Series meets requirements of IEEE 48-1990 |
|
NOTE : - QTII Outdoor Cable Termination for tape shield power cable need for order “Ground Strap Assembly” separately. (Ground Strap Assembly are not included in the kit of Outdoor Termination) - QTII Indoor Cable Termination can use for tape shield and wire shield cable by included ground strap assembly in the kits. - *5652, 5653 and 5654 are one single core per kit. |
